TinyScope CAM Microscope Camera

Datum:  Juni 2023

Inleiding:

Op mijn zoektocht naar de ultieme draagbare microscoop besloot ik de Tinyscope (https://tinyscope-club.com/) eens uit te proberen, voornamelijk omdat het Tinyscope concept afwijkt van het standaard smartphone microscoop concept waarbij een lens op je telefoon camera bevestigd wordt

Materiaal:

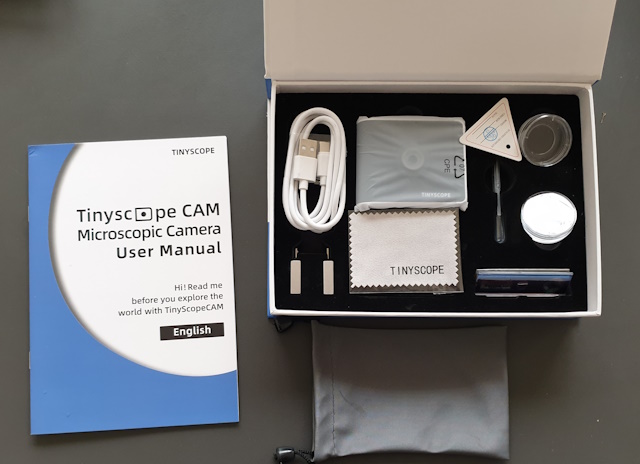

De geopende doos

Beschrijving:

De Tinyscope heeft zijn eigen lens die gemonteerd zit in een kastje dat met een USB-C kabel of via WiFi aan de smartphone of tablet gekoppelt wordt waarop de Tinyscope App geļnstalleerd is. Dat concept maakt het mogelijk dat de Tinyscope als omkeermicroscoop te gebruiken, de lens zit onder het object. Hiermee voorkomt men het probleem dat men altijd heeft met een lens op de smartphone camera nl het vinden en stabiel houden van de focusafstand. iPhone gebruikers kunnen niet gebruik maken van de USB kabel en zullen apart een WiFi kastje moeten kopen dat een draadloze verbinding maakt met je iPhone. Ikzelf heb geen iPhone en besloot daarom het WiFi kastje niet te kopen. De bijbehorende software (iSeeing) kan op IPhone, Android en op de PC geļnstalleerd worden. Op de PC moet men wel op gevoel door Chinese installatie schermen heen klikken maar daar krijgt men dan wel een goed interface voor terug.

Bij installatie onder Android zal men rekening moeten houden met de Android versie waarop de smartphone draait. De beveiliging van de USB poort is na Versie 10 opgeschroeft hetgeen betekent dat men een aparte apk-installatiefile moet downloaden van de Tinyscope website (sideloading). Oudere Android versies maken gebruik van de Playstore versie. De App is op verschillende systemen getest:

  • Microsoft Surface Pro 5 draaiende op W10 (PC versie geļnstalleerd)
  • Samsung Galaxy Note 4 met Android 6 (Playstore versie geinstalleerd)
  • Samsung Galaxy Note 9 met Android 10 (APK gedownload en geļnstalleerd)
  • Gemini PDA met Android 7 (Playstore versie geinstalleerd)

Het is mogelijk om de Tinyscope ook als donkerveld microscoop te gebruiken, een mogelijkheid die men niet vaak tegenkomt bij dit soort microscopen.


Al met al sprak dit concept me wel aan hetgeen me deed besluiten om tot de aankoop van een Tinyscope over te gaan (zonder Wifi kastje). Na ontvangst werd ik in het gebruik geconfronteerd met enkele problemen die gerelateerd zijn aan de brandpuntsafstand van de lens. Om een scherp beeld te krijgen moet men een preparaat met dekglaasje omgekeerd op de lens leggen, met het dekglaasje naar beneden. Geen probleem voor de wat oudere preparaten die men in bezit heeft, maar als men een vers preparaat in water maakt men voorzichtig moet zijn en waarschijnlijk wat gaan deppen.
Dat gezegd hebbende er schijnt een templaatje te bestaan die het mogelijk maakt om vloeistofmonsters te bekijken maar die zat niet in de doos. zo te zien is het wel iets dat met wat knutselwerk en grote dekglaasjes zelf gemaakt kan worden.
Na wat experimenteren ben ik ook tot de conclusie gekomen dat het beter is de autofocus uit te zetten en scherp te stellen via manuele focus en de verlichting te minimaliseren voor een beter contrast.Ik heb geexperimenteerd met een objectglaasjes met ingeslepen holte maar zelfs dat was te dik.
Een ander probleem is het plaatsen van een petrischaaltje op de lens, het gebruik als omkeermicroscoop. Er worden twee mini petrischaaltjes meegeleverd die het mogelijk maken om het systeem als een omkeermicroscoop te gebruiken. Het probleem is dat dit geen standaard petrischaaltjes zijn maar schaaltjes met een verdunde bodem. Als deze dus om de een of andere manier onbruikbaar worden heb je een probleem aangezien, voor zover ik het kan nagaan, je alleen bij Amazon in de US vervangende petrischaaltjes kunt bestellen. Met wat knutselwerk zul je deze zelf wel in elkaar kunnen draaien, maar toch, niet bepaald een pluspunt.

Het systeem werkt redelijk zoals men op de foto kan zien waar ik de Tinyscope gekoppeld heb aan mijn Android tablet. De kleine focusafstand maakt het wat lastiger maar men krijgt een kleine verbetering als men een gewichtje op de petrischaal plaatst. Naast foto’s kan men op deze manier ook filmpjes maken. (Zie: https://youtu.be/W7xUyCx9UEo)

Afgezien van de twee benoemde nadelen is het eigenlijk een ideaal systeem. Een van de meest positieve kenmerken is dat je niet afhankelijk bent van je smartphone. Ik gebruik het bijvoorbeeld in combinatie met mijn Gemini PDA maar ook met mijn (windows) laptop en (android) tablet. Onderstaande foto is gemaakt m.b.v. de windows software en een radiolaria preparaat. Ook hier zijn de parameters handmatig ingesteld om een beter beeld te verkrijgen.

Ikzelf heb dit apparaat via AliExpress gekocht en  € 136  betaald. Momenteel is dit apparaatje echter alleen maar bij Amazon in de US en bij Tinyscope zelf te bestellen ($ 100 tot 130)

Blijft de vraag of dit een aanrader is of niet. Mijn gevoelens zijn gemengd. Het concept spreekt me nog steeds sterk aan maar, naar mijn inziens, heeft men bij de uitvoering te veel compromissen moeten sluiten die het gebruik iets minder gemakkelijk maken De observatie dat het lastig is geworden om vervangende materialen te vinden is een duidelijk minpunt. Mijn conclusie is daarom dat men beter zijn geld aan andere microscopen (gadgets) kan uitgeven.

Een laatste opmerking die ik wil maken is dat men tegenwoordig smartphones heeft met camera’s waarvan de lens kan bewegen en waarbij dan de brandpuntsafstand veranderd. Dat zou een ideale oplossing kunnen zijn voor dit systeem.

Resultaten:

Onderstaande preparaat foto’s zijn met de TinyScope gemaakt.


 Vlo
Kristallen

Stuifmeel (goedkoop plastic preparaat)

Stengel

Kristallen

Bladoppervlak
Stengel
Stengel
Worteltop
