Chip uit een sim card

Datum:  Maart 2025 - Februari 2026

Inleiding:

Het extraheren van de chip uit een sim card.

Materiaal:

  • Stereomicroscoop

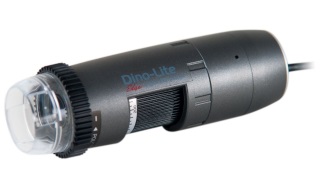

  • Digitale microscoop
  • Microscoop
  • Objectglaasjes
  • Dekglaasjes

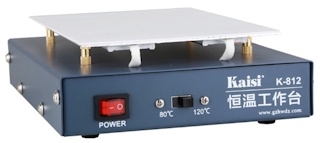

  • Verwarmingsplaat
  • Potje met deksel
  • Pincet met fijne punt
  • Wasbenzine
  • Terpentijn
  • Thinner
  • Isopropanol
  • Aceton
  • UV lamp
  • UV lijm
  • Oude simcards



Uitvoering:

Een experiment waar ik al een tijdje mee bezig ben is het isoleren van de chip uit een sim card.

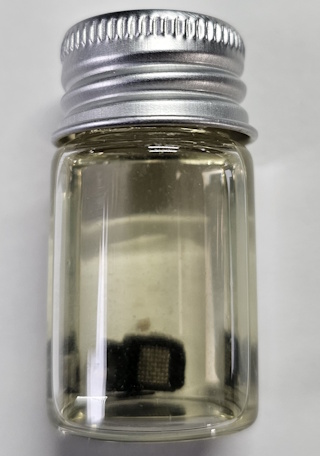

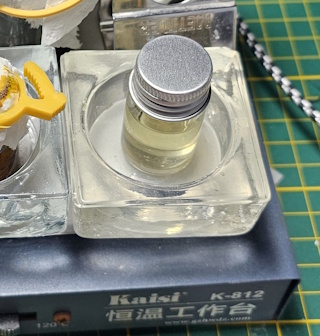

  • Bewaar de sim card in een klein flesje gevuld met thinner en zet het gedurende langere tijd op een verwarmingsplaat
  • Karton en andere zaken lossen langzaam op, ververs daarom regelmatig de oplossing
  • Voeg eventueel ook wat aceton/isopropanol toe
  • Bekijk regelmatig onder de stereomicroscoop en verwijder overbodige onderdelen als deze wat losser gaan zitten Gebruik hier een pincet met zeer fijne punt voor
  • Al met al is dit een proces dat ik maandenlang heb laten voortduren

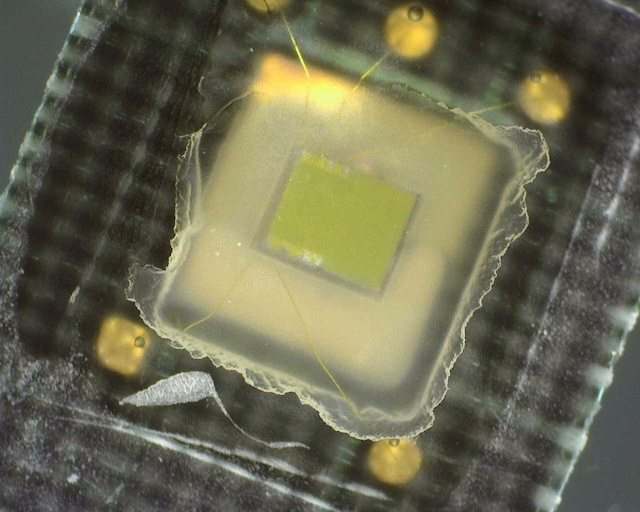

  • Als laatst stap zal men mechanisch (met pincet) zeer voorzichtig de lijmklodder die op de chip zit moeten verwijderen
  • Van een individuele chip kan men een preparaat maken.

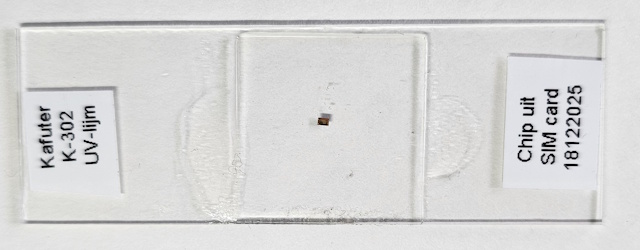

  • In dit geval heb ik gekozen de chip op een objectglas te plaatsen, en te bedekken met UV-lijm
  • Om luchtbellen te minimaliseren kan men het beste het objectglas op de verwarmingsplaat zetten en pas als de lijn goed uitgevloeid is het dekglas te plaatsen
  • Har de UV-lijm uit m.b.v. een UV lamp



Resultaten:

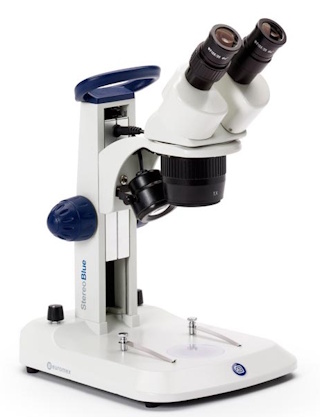

Euromex StereoBlue SB.1903 Stereomicroscoop uitgerust met een Canon EOS 450D camera.

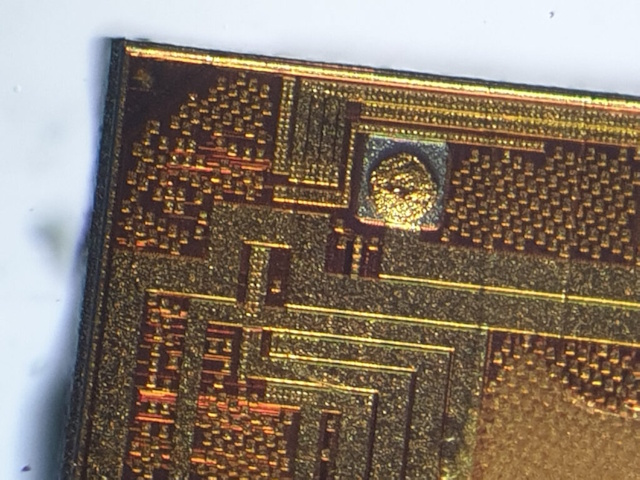

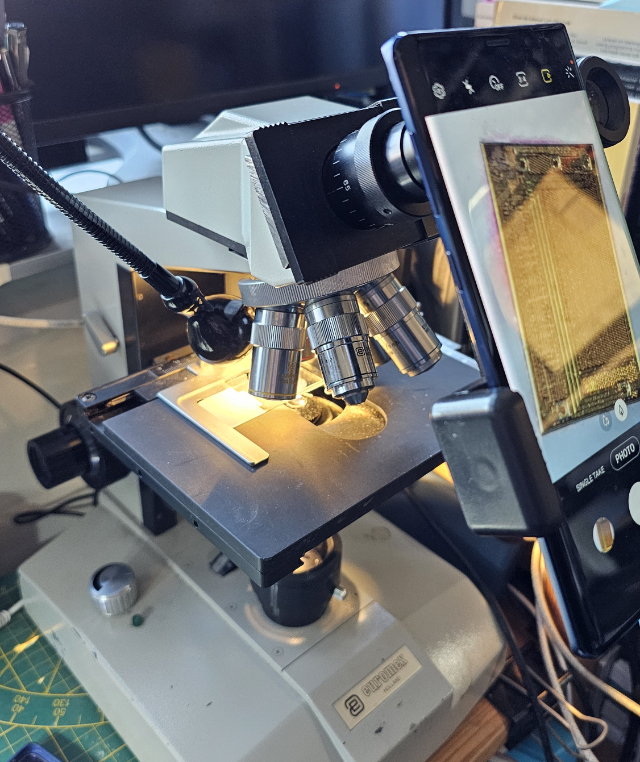

Microscoop: Euromex ML20000 uitgerust met polarisatiefilter en donkerveld
Objectief: 4x en 10x
Camera: Samsung Galaxy Note 9 (in oculair via oculairadapter met een 12.5x lens) in Portrait Mode

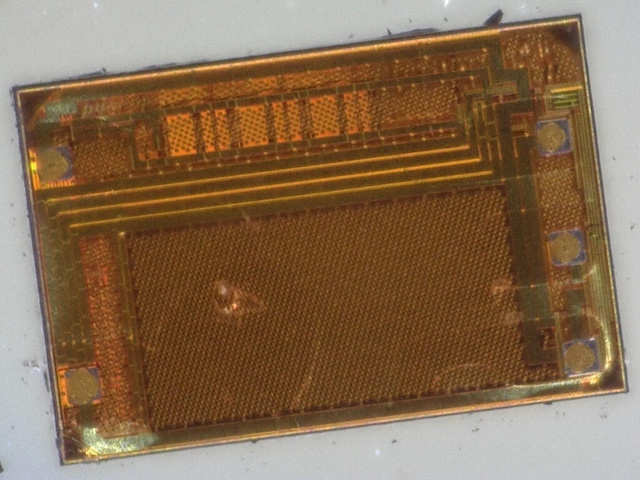

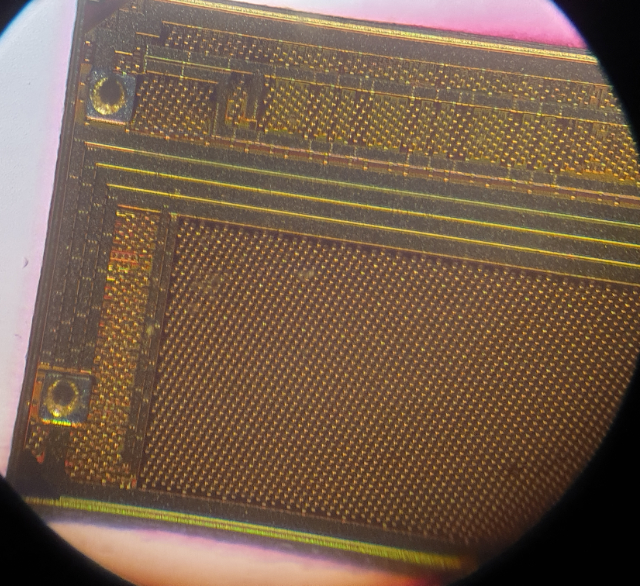

De foto's zijn genomen door de chips zijdelings te verlichten.

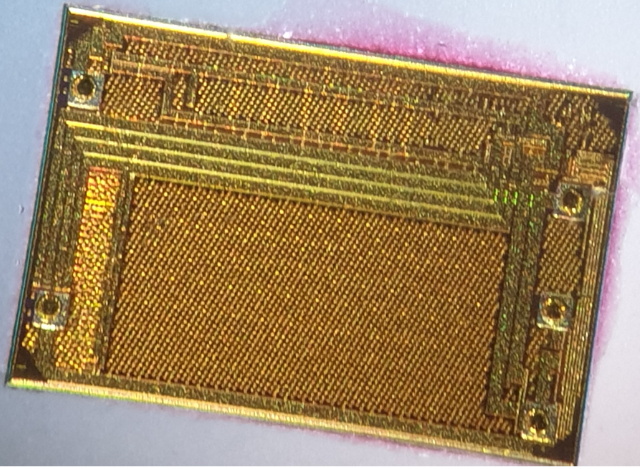

Een tweede geïsoleerde chip blijkt van hetzelfde type te zijn.





Opmerkingen:

  • Ik heb meerdere simkaarten uitgeprobeerd maar het is uiteindelijk maar met twee gelukt.

Literatuur:

Relevante websites:


Achtergrondinformatie:




04/02/2026
