Build your own crystal radio

Datum:  Juli 2014

Inleiding:

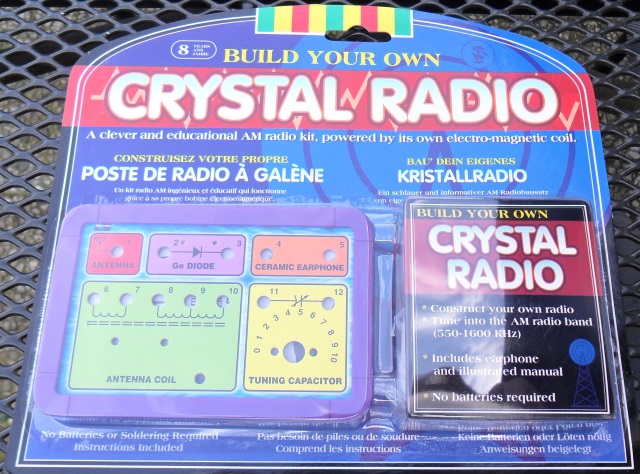

Ik kwam dit bouwpakketje tegen in het Boerhave museum in Leiden en kon de verleiding niet weerstaan.

Materiaal:

  • Crystal radio bouwpakket



Uitvoering:

  • Uitpakken en de bijgeleverde instructies zo nauwkeurig mogelijk navolgen (Zie ook Achtergrondingformatie)S.


Resultaten:

Het in elkaar zetten van de radio is relatief makkelijk, met een uitzondering. De instructie van het aansluiten van de regelbare condensator vond ik niet zo duidelijk en riep bij mij enige verwarring op.

Het is mij niet helemaal duidelijk of de radio wel werkt, ik hoor nl alleen maar wat ruis. Het lukte me niet om een zender te vinden.

Discussie:

Het mooie van een AM radio is dat hij kan werken zonder batterijen, de benodigde energie wordt uit de lucht gehaald. De AM radio is opgebouwd uit een antenne, een spoel, een condensator, een diode en een oortelefoon. De antenne gebruiken we om de radiosignalen op te vangen en om te zetten in elektronen, de condensator en de spoel worden gebruikt om de specifiek frequenties te isoleren uit het signaal.

In een condenstor word lading opgeslagen, deze lading wordt via de spoel naar de andere kant van de condensator gestuurd. De snelheid of frequentie waarmee de lading op en neer gaat is bepalend voor welke radiozender men hoort.

De spoel is opgebouwd uit 2 delen waarbij het deel met de meeste windingen (ca. 90) de radiosignalen opvangt. Het tweede deel (ca. 25 windingen) is een ruisfilter, dat opgevangen signalen met een ongewenste frequentie via de aarde de grond instuurt.

De diode genereert het audiosignaal door alleen maar het positieve deel van de sinusgolf (radiosignalen zijn eigenlijk radiogolven) naar de koptelefoon te sturen (anders zouden het positieve en het negatieve deel van het signaal elkaar opheffen). De koptelefoon is van een speciaal type, een kristaloortelefoon. Gewone oortelefoontjes zijn niet gevoelig genoeg voor de zwakke signalen die deze radio genereert.

Door het gebruik van een kristaloortelefoon spreekt men ook wel over dit type radio als een kristalradio.

Opmerkingen:

  • Het kitje is gemakkelijk maar het is niet moeilijk zulk een radio zelf in elkaar te knutselen zoals de publicatie van Ans Hekkenberg laat zien.
  • Het is ontzettend lastig om een signaal op te vangen. Dit schijnt voornamelijk veroorzaakt te worden doordat het zo lastig is om een goede aarde te krijgen.

Literatuur:

  • Ans Hekkenberg; "Finetunen"; Volkskrant; 11 oktober 2014; p. 52,53.
  • Karl Thone; "Elektriciteit mijn hobby!"; Duwaer & Zonen; 1966; p. 155-158.
