Demonteren van een harde schijf

Datum: Augustus 2010

Inleiding:

Als je echt nieuwsgierig bent wil je zelf zien hoe zaken in elkaar zitten.
Ik had nog een oude harde schijf over. Aangezien ik niet meer wist welke informatie hierop stond bedacht ik me dat de veiligste manier om deze harde schijf te dumpen was door deze te demonteren. Dat gaf me dan ook de mogelijkheid deze te onderzoeken.

Materiaal:

  • Oude harde schijf
  • Kruiskopschroevendraaier
  • USB microscoop met PC

Uitvoering:

  • Demonteer m.b.v de schroevendraaier de harde schijf.
  • Individuele onderdelen kan men met de USB microscoop bekijken.

Resultaten:




Hierboven kan men een losse dataschijf zien en hiernaast de leeskoppen.

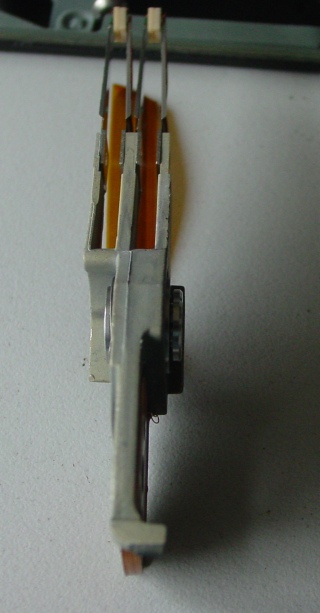

Meer gedetailleerde foto's van de leeskoppen.

 Onderstaande is een microscopische opnamen van de dataschijf, nevenstaande is een microscopische opnamen van een dataleeskop.



Discussie:

De harde schijf is een apparaat waarop informatie magnetisch opgeslagen wordt. Een harde schijf bestaat uit 'platters', schijven waarop een dunne film van magnetisch materiaal aangebracht is. Een leeskop scheert vliegensvlug over deze schijven om data te verzamelen die nodig is voor de processor of om data te schrijven. De harde schijf wordt bestuurd via een controller die intern in de harde schijf zit. Als het besturingssysteem opdracht krijgt een bestand te lezen of te schrijven, geeft het besturingssysteem de controller van de harde schijf opdracht om naar de FAT van de schijf te gaan. Het besturingssysteem leest de FAT om te bepalen in welk cluster een bestaand bestand begint of welke delen van de schijf beschikbaar zijn voor de opslag van een nieuw bestand. Het besturingssysteem slaat het bestand altijd op op het eerste vrije gebied van de harde schijf. De FAT houdt bij waar de rest van het bestand terecht komt zodat het later gemakkelijker kan worden gevonden. De FAT is een soort inhoudsopgave, waarin is vastgelegd welke gegevens op welke plaats op een schijfstation staan.

Literatuur:

Relevante websites:

26-09-2010
